دیمپل شیت در فونداسیون؛ کاربرد، انتخاب ضخامت و روش اجرا
در جزئیات فونداسیون و دیواره زیرزمین، انتخاب یک ورق زهکش فقط بخشی از تصمیم است. محل نصب، سازگاری با آب‌بندی و مسیر خروج آب باید در کنار هم بررسی شوند. این راهنما به مهندس و پیمانکار کمک می‌کند نقش دیمپل شیت را در این مجموعه مشخص کنند و پیش از پوشاندن کار، جزئیات حساس اجرا را کنترل کنند.
دیمپل شیت در فونداسیون چه کاربردی دارد؟
منظور از کاربرد دیمپل شیت فونداسیون در این مقاله، استفاده از آن در جزئیات زهکشی و محافظت بخش‌های مدفون، به‌ویژه پیرامون دیواره‌های زیرزمین است. این کاربرد را نباید به معنی تجویز یک لایه زیر تمام پی‌ها یا جایگزینی اجزای سازه‌ای در نظر گرفت.
برجستگی‌های ورق می‌توانند فضایی برای حرکت آب در امتداد دیوار فراهم کنند. کارکرد این فضا زمانی معنا دارد که به مسیر جمع‌آوری و تخلیه پیش‌بینی‌شده در طرح متصل باشد؛ قرار دادن ورق بدون خروجی مشخص، به‌تنهایی یک سیستم زهکشی کامل ایجاد نمی‌کند.
هدایت آب
فضای زهکشی به هدایت آب ورودی به سمت مسیر جمع‌آوری کمک می‌کند، مشروط به اینکه پیوستگی آن در تمام جزئیات حفظ شود.
محافظت از آب‌بندی
در سیستم سازگار و دارای دیتیل مناسب، ورق می‌تواند بخشی از لایه محافظ آب‌بندی در برابر تماس مصالح مجاور باشد.
جداسازی از خاک مجاور
قرارگیری لایه زهکش در سمت خاک، تماس مستقیم خاک مرطوب با لایه‌های محافظ دیوار را کاهش می‌دهد؛ اما به معنی خشک ماندن قطعی سازه نیست.
برای بررسی مدل‌ها و مشخصات محصول، صفحه دیمپل شیت مرجع انتخاب محصول است؛ در اینجا تمرکز بر نحوه به‌کارگیری آن در جزئیات فونداسیون باقی می‌ماند.

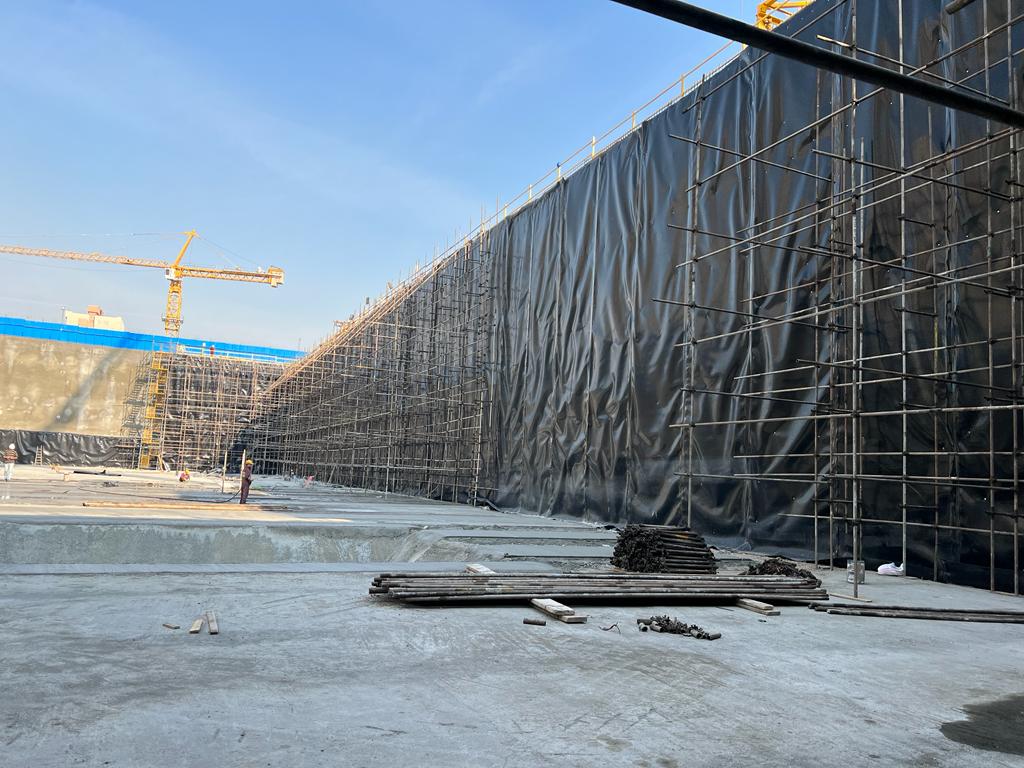

دیمپل شیت در کدام قسمت فونداسیون نصب می‌شود؟
تمرکز این کاربرد، سمت خارجی دیواره زیرزمین و محل ارتباط آن با فونداسیون است. جای دیمپل شیت نسبت به آب‌بندی فونداسیون، عایق حرارتی و خاک مجاور باید در مقطع اجرایی همین بخش مشخص شود.
محل اتصال دیوار زیرزمین به پی و عبور تأسیسات از نقاط مهم این مقطع هستند. اگر دسترسی به سمت خارجی دیوار محدود باشد، روش اجرا باید در دیتیل پروژه تعیین شود.
ترتیب لایه‌ها در دیواره فونداسیون چگونه است؟
بسته به دیتیل پروژه، ترتیب لایه‌ها از سمت سازه به بیرون می‌تواند شامل سازه یا دیوار بتنی، سیستم آب‌بندی، دیمپل شیت، ژئوتکستایل در صورت نیاز طراحی و سپس خاکریز یا لایه محافظ بیرونی باشد. این توالی صرفاً برای توضیح نقش لایه‌هاست و یک دیتیل قطعی برای همه پروژه‌ها محسوب نمی‌شود.
ژئوتکستایل ممکن است جزئی از محصول یا لایه‌ای جداگانه باشد؛ بنابراین جای آن و نیاز به لایه محافظ اضافی باید با ساختار محصول و شرایط خاک تطبیق داده شود. سازگاری دیمپل شیت با آب‌بندی فونداسیون، جهت نصب و نحوه مهار نیز باید در همان مقطع کنترل شوند. وجود ورق زهکش، نیاز به آب‌بندی پیش‌بینی‌شده در طرح را حذف نمی‌کند.
برای مباحث گودبرداری، دیوار حائل و مسیر خروج آب از دیواره گود، راهنمای زهکشی دیواره گود را مطالعه کنید.
آیا دیمپل شیت جایگزین عایق رطوبتی است؟
معمولاً خیر. لایه زهکش و سیستم آب‌بندی وظایف یکسانی ندارند. زهکشی برای هدایت آب و آب‌بندی برای کنترل نفوذ آن طراحی می‌شود. دیمپل شیت را نباید صرفاً به دلیل جنس پلیمری یا ظاهر پیوسته ورق، جایگزین کامل سیستم آب‌بندی معرفی کرد.
اگر طراحی، اجرای آب‌بندی را لازم می‌داند، نصب ورق زهکش آن الزام را حذف نمی‌کند. درزها، محل اتصال دیوار به پی و نقاط عبور لوله‌ها نیز باید دیتیل آب‌بندی خود را داشته باشند. انتخاب روش مهار ورق باید با این جزئیات سازگار باشد تا لایه اجراشده آسیب نبیند.
در نقشه اجرایی روشن کنید کدام لایه مسئول آب‌بندی، کدام جزء مسئول زهکشی و کدام مسیر مسئول تخلیه آب است. ابهام در این تقسیم وظایف، با افزایش ضخامت ورق برطرف نمی‌شود.
برای فونداسیون دیمپل شیت 8 میلی‌متر بهتر است یا 12 میلی‌متر؟
پاسخ به نیاز زهکشی، شرایط تماس با خاک، فشارهای وارد بر محصول و دیتاشیت مدل بستگی دارد. در نام‌گذاری این محصولات، عدد 8 یا 12 میلی‌متر معمولاً به ارتفاع دیمپل اشاره دارد؛ این عدد به‌تنهایی بیانگر ضخامت بدنه ورق یا مقاومت مکانیکی آن نیست.
تفاوت ارتفاع دیمپل می‌تواند بر فضای عبور آب اثر بگذارد، اما برای مقایسه عملکرد باید اطلاعات فنی همان مدل و شرایط اعلام‌شده برای آن بررسی شود. مدل بلندتر الزاماً برای تمام فونداسیون‌ها مناسب‌تر نیست و انتخاب صرفاً بر اساس قیمت یا عدد ارتفاع نیز کافی نیست.
مقایسه کامل در مقاله دیمپل شیت 8 یا 12 میلی‌متر آمده است. برای بررسی اثر ساختار ورق نیز راهنمای دیمپل شیت دو لایه و سه لایه را ببینید؛ تعداد لایه‌ها باید همراه با مشخصات واقعی محصول ارزیابی شود.
آیا همراه دیمپل شیت به ژئوتکستایل نیاز است؟
در بعضی سیستم‌ها، ژئوتکستایل نقش فیلتر را دارد: عبور آب را امکان‌پذیر می‌کند و ورود ذرات خاک به فضای زهکشی را محدود می‌سازد. نیاز به این لایه، نوع آن و محل قرارگیری‌اش به خاک مجاور، ساختار محصول و طراحی سیستم وابسته است.
اگر محصول دارای فیلتر متصل به ورق است، جزئیات اتصال و پیوستگی فیلتر در محل همپوشانی نیز باید رعایت شود. در سیستم‌هایی که فیلتر جداگانه دارند، افزودن هر نوع پارچه یا انتخاب آن فقط بر اساس وزن، مبنای کافی برای تأیید عملکرد نیست. مشخصات فیلتراسیون باید با نیاز پروژه تطبیق داده شود.
جهت قرارگیری ورق و ژئوتکستایل را از دستورالعمل محصول و دیتیل مصوب بگیرید؛ نمی‌توان جهت برجستگی‌ها را بدون شناخت ساختار سیستم برای همه محصولات یکسان دانست.
مراحل کلی اجرای دیمپل شیت در فونداسیون
این توالی، چارچوب کنترل اجراست؛ جزئیات هر مرحله باید با نقشه پروژه و دستورالعمل محصول هماهنگ شود.
آماده‌سازی سطح
وضعیت بستر، برجستگی‌های آسیب‌زننده و نقاط نیازمند اصلاح بررسی شود. پیش از پوشاندن سطح، دسترسی لازم برای کنترل درزها و عبور تأسیسات باقی بماند.
اجرای لایه آب‌بندی در صورت نیاز طراحی
سیستم آب‌بندی و جزئیات اتصال آن تکمیل و کنترل شود. نصب لایه بعدی باید در زمان و شرایط مجاز همان سیستم انجام گیرد.
نصب دیمپل شیت
ورق در محل و جهت تعیین‌شده قرار گیرد. روش مهار باید محصول را پایدار نگه دارد و با لایه‌های زیرین، به‌ویژه آب‌بندی، سازگار باشد.
همپوشانی و اتصال
اتصال ورق‌ها مطابق دستورالعمل محصول اجرا شود. در محل وصله‌ها، پیوستگی مسیر آب و لایه فیلتر کنترل شود و از ایجاد مسیر ورود خاک جلوگیری شود.
دیتیل لبه‌ها و پایین دیوار
لبه بالایی، گوشه‌ها، انتهای ورق و محل اتصال دیوار به پی مطابق نقشه تکمیل شوند. بستن لبه‌ها نباید مسیر خروج آب در پایین دیوار را مسدود کند.
اتصال به مسیر زهکشی
ارتباط فضای زهکشی دیواره زیرزمین با زهکش پیرامونی فونداسیون مطابق طرح بررسی شود. پیش از پوشاندن کار، پیوستگی این اتصال و نبود انسداد قابل مشاهده کنترل شود.
خاکریزی یا ادامه عملیات اجرایی
پیش از پوشاندن کار، ورق و اتصالات بازدید شوند. مصالح مجاور و روش اجرای مرحله بعد باید با سیستم سازگار باشند و از کشیدگی، جابه‌جایی یا پارگی ورق جلوگیری شود.
اتصال دیمپل شیت به زهکش پیرامونی فونداسیون
هدف این اتصال، هدایت آب جمع‌شده در فضای زهکشی کنار دیواره زیرزمین به مسیر تخلیه مناسب پروژه است. انتهای دیمپل شیت در پایین دیوار باید با سیستم زهکش پیرامونی هماهنگ باشد؛ پایان دادن ورق در محلی که ارتباطی با مسیر جمع‌آوری ندارد، این وظیفه را کامل نمی‌کند.
در دیتیل اتصال دیوار به پی، تداوم آب‌بندی فونداسیون و راه ورود آب به زهکش باید هم‌زمان مشخص باشند. اگر ژئوتکستایل در طرح وجود دارد، پیوستگی فیلتراسیون در همین ناحیه نیز باید بررسی شود تا مصالح خاکریز وارد مسیر زهکشی نشوند. محل و روش اتصال، اجزای جمع‌آوری و مقصد تخلیه را باید از طراحی زهکشی پیرامونی پروژه گرفت؛ برای آن‌ها نمی‌توان یک جزئیات ثابت و مستقل از شرایط محل تجویز کرد.
برای جزئیات بیشتر و نکات نصب، راهنمای روش اجرای دیمپل شیت را مطالعه کنید.
اشتباهات رایج در اجرای دیمپل شیت فونداسیون
انتخاب فقط بر اساس ضخامت
عدد ارتفاع دیمپل جای بررسی نیاز زهکشی و مشخصات مکانیکی مدل را نمی‌گیرد. انتخاب محصول باید از شرایط پروژه شروع شود.
قطع شدن مسیر زهکشی
تاخوردگی، پایان نامناسب ورق یا اتصال ناقص به مسیر جمع‌آوری می‌تواند پیوستگی مسیر آب را مختل کند.
همپوشانی نامناسب
وصله‌ای که بدون توجه به دستورالعمل سیستم اجرا شود، ممکن است مسیر ورود خاک یا ناپیوستگی در لایه زهکش ایجاد کند.
نادیده گرفتن پایین دیوار
صرف پوشاندن سطح دیوار کافی نیست. محل تحویل آب به مسیر تخلیه باید پیش از اجرای ورق مشخص و قابل کنترل باشد.
حذف آب‌بندی با اتکا به ورق
وجود دیمپل شیت دلیل حذف آب‌بندی مورد نیاز طرح نیست. این دو جزء باید بر اساس وظیفه مشخص خود انتخاب شوند.
آسیب هنگام خاکریزی
اجرای نامناسب مصالح مجاور می‌تواند ورق یا مهارها را جابه‌جا کند. بازدید پیش از پوشاندن و کنترل حین اجرا ضروری است.
دیمپل شیت در فونداسیون چه زمانی انتخاب مناسبی است؟
وقتی طراحی دیواره زیرزمین به لایه زهکش و محافظ در کنار آب‌بندی فونداسیون نیاز دارد، دیمپل شیت می‌تواند بخشی از راهکار باشد. انتخاب ضخامت و ساختار محصول باید با لایه‌های این مقطع و اتصال آن به زهکش پیرامونی هماهنگ باشد.
پیش از سفارش، محل نصب، وضعیت آب و خاک، نوع آب‌بندی، نحوه مهار، جزئیات لبه‌ها و روش پوشاندن کار را مشخص کنید. اگر مسیر خروج آب یا مقطع اجرایی هنوز معلوم نیست، بهتر است این ابهام‌ها پیش از انتخاب مدل برطرف شوند.
برای کاربرد زیر دال یا در مجاورت اجزای باربر، نباید دیتیل دیواری را بدون بررسی به همان محل تعمیم داد. چنین کاربردهایی به طراحی و تأیید مشخصات محصول برای شرایط همان بخش نیاز دارند.
جمع‌بندی
کاربرد دیمپل شیت فونداسیون در دیواره زیرزمین به هماهنگی چند جزء وابسته است: آب‌بندی فونداسیون، ترتیب لایه‌ها، ژئوتکستایل در صورت نیاز طراحی و اتصال پایین دیوار به زهکش پیرامونی. انتخاب ضخامت نیز باید در همین چارچوب انجام شود؛ ارتفاع دیمپل یا تعداد لایه‌ها به‌تنهایی نتیجه اجرا را تعیین نمی‌کند.
برای تحویل کار، فقط ظاهر سطح پوشیده‌شده را بررسی نکنید؛ نقاط اتصال، لبه‌ها و پایین دیوار را پیش از پنهان شدن ثبت و کنترل کنید. تصمیم مناسب، مدلی است که با نیاز طرح و امکان اجرای درست جزئیات آن هماهنگ باشد.
برای تفکیک نقش زهکشی و آب‌بندی و بررسی اهمیت فیلتر، می‌توان به راهنمای نصب سیستم زهکش Dörken و توضیح عملکرد لایه فیلتر مراجعه کرد. جزئیات اختصاصی این محصولات، جایگزین دستورالعمل مدل انتخاب‌شده در پروژه نیست.
سؤالات متداول درباره دیمپل شیت فونداسیون
آیا دیمپل شیت به‌تنهایی زیرزمین را آب‌بند می‌کند؟
معمولاً خیر. نقش اصلی آن در این کاربرد، زهکشی و محافظت است. آب‌بندی و جزئیات درزها باید مطابق طراحی پروژه اجرا شوند.
برای همه فونداسیون‌ها مدل 12 میلی‌متر بهتر است؟
خیر. نیاز زهکشی، مشخصات مکانیکی محصول و شرایط اجرای پروژه باید با هم بررسی شوند؛ ارتفاع بیشتر به‌تنهایی معیار برتری نیست.
آیا ژئوتکستایل در همه اجراها لازم است؟
نیاز و مشخصات آن به طراحی سیستم و خاک مجاور وابسته است. در بعضی سیستم‌ها از ژئوتکستایل برای محدود کردن ورود ذرات خاک به مسیر زهکشی استفاده می‌شود.
آیا می‌توان دیمپل شیت را زیر پی نصب کرد؟
این کاربرد را نباید از دیتیل دیواره زیرزمین نتیجه گرفت. محل نصب زیر پی یا دال نیازمند بررسی طراحی و تأیید مناسب بودن محصول برای شرایط آن بخش است.
مهم‌ترین کنترل پیش از خاکریزی چیست؟
سلامت ورق، اتصالات، پیوستگی لایه فیلتر در صورت وجود و ارتباط پایین دیوار با مسیر تخلیه باید کنترل شوند. جزئیات آب‌بندی نیز باید پیش از پوشاندن تأیید شده باشند.
