اجرای تخصصی دیمپلشیت برای زهکشی و حفاظت از سازه
اجرای صحیح دیمپل شیت، نقش مهمی در عملکرد پایدار سیستم زهکشی و حفاظت از سازه دارد. در این صفحه با مراحل اجرای دیمپل شیت، نحوه نصب ژئوتکستایل، مهار با واشر و نکات مهم اجرایی آشنا میشوید.
اجرای اصولی
مهار با واشر مخصوص
نصب ژئوتکستایل
کنترل کیفیت

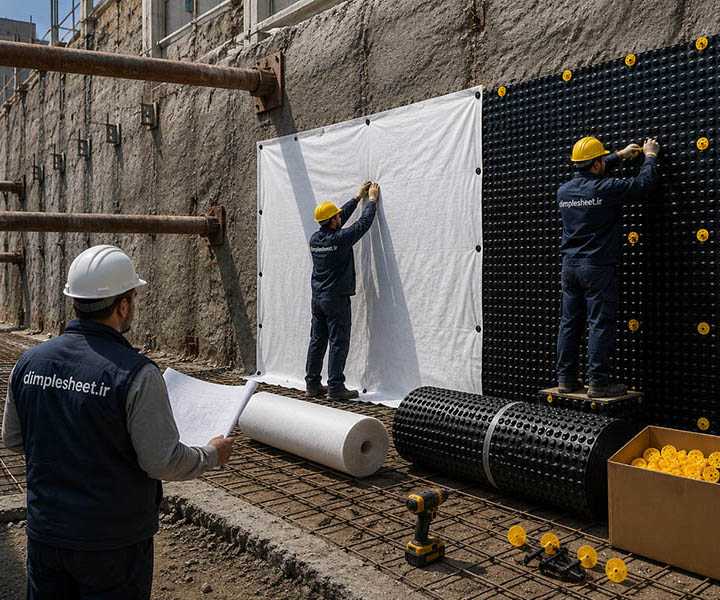

خدمات اجرای ما
راهکارهای جامع اجرای دیمپلشیت
ما در تمام مراحل اجرای سیستم دیمپل شیت، از آمادهسازی سطح تا نصب نهایی و کنترل کیفیت، همراه پروژه شما هستیم.
اجرای دیمپلشیت
نصب اصولی دیمپل شیت با رعایت جزئیات فنی و استانداردهای اجرایی.
نصب ژئوتکستایل
نصب صحیح ژئوتکستایل روی سطح آمادهشده برای جداسازی، فیلتراسیون و افزایش عملکرد زهکشی.
مهار با واشر مخصوص
استفاده از واشرهای مناسب برای مهار مطمئن دیمپل شیت و جلوگیری از آسیب موضعی به ورق.
کنترل کیفیت
بازرسی و کنترل کیفیت در مراحل اجرا برای اطمینان از عملکرد صحیح سیستم زهکشی.
مراحل اجرا
مراحل اجرای استاندارد دیمپلشیت
اجرای صحیح سیستم زهکشی فقط به نصب دیمپلشیت محدود نمیشود. رعایت ترتیب نصب ژئوتکستایل، دیمپلشیت، مهار با واشر و آمادهسازی برای قالببندی و بتنریزی، عملکرد بلندمدت سیستم را تضمین میکند.
1

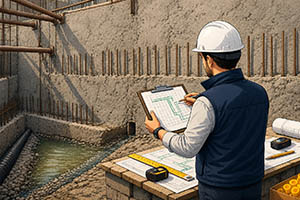

بازدید پروژه
بررسی شرایط گود، نوع دیواره، وضعیت شاتکریت، ارتفاع اجرا، مسیر زهکشی و انتخاب سیستم مناسب برای پروژه.
2

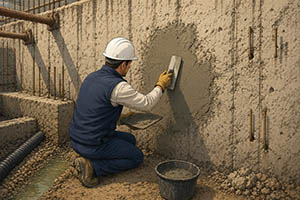

آمادهسازی سطح
کنترل سطح شاتکریت، حذف قسمتهای سست، اصلاح بیرونزدگیها و آمادهسازی دیواره برای نصب ژئوتکستایل.
3

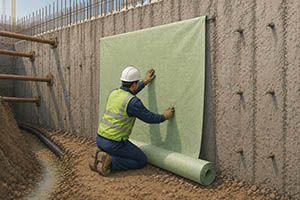

نصب ژئوتکستایل
ژئوتکستایل ابتدا روی سطح شاتکریت نصب میشود تا نقش فیلتراسیون، جداسازی و محافظت را ایفا کند.
4
نصب دیمپلشیت
دیمپلشیت روی ژئوتکستایل اجرا شده و مسیر عبور آب و کاهش فشار هیدرواستاتیک را فراهم میکند.
5
مهار با واشر
ورق دیمپلشیت با واشرهای مناسب و فواصل اجرایی کنترلشده روی سطح مهار میشود.
6

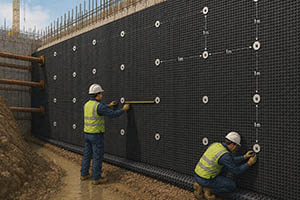

کنترل کیفیت
همپوشانی رولها، سلامت ورق، نقاط مهار، مسیر زهکشی و جزئیات اجرایی پیش از ادامه عملیات کنترل میشود.
7

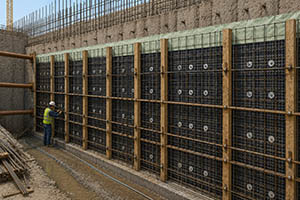

آرماتوربندی و قالببندی
پس از نصب سیستم زهکشی، عملیات آرماتوربندی و قالببندی دیوار با دقت و بدون آسیب به لایهها انجام میشود.
8

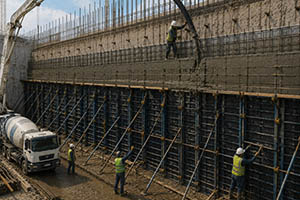

بتنریزی دیوار
با بتنریزی دیوار، سیستم ژئوتکستایل و دیمپلشیت پشت دیوار مدفون شده و عملکرد زهکشی خود را آغاز میکند.
نکته مهم:
ترتیب صحیح اجرا شامل نصب ژئوتکستایل روی شاتکریت، اجرای دیمپلشیت روی ژئوتکستایل، مهار با واشر و سپس آرماتوربندی و بتنریزی است.
رعایت این ترتیب، عملکرد صحیح سیستم زهکشی و افزایش عمر مفید سازه را تضمین میکند.
نحوه عملکرد سیستم

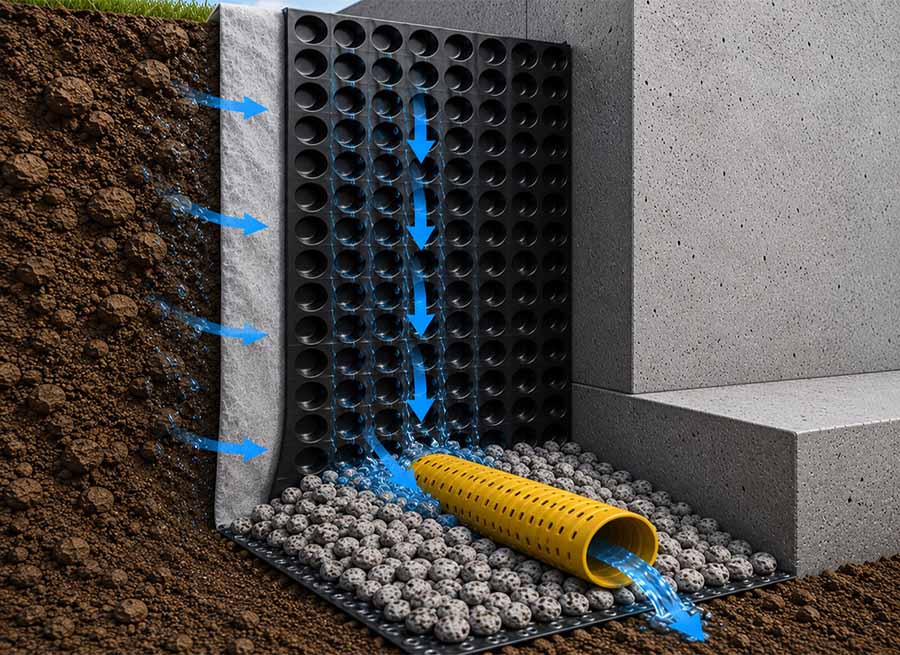

عملکرد سیستم زهکشی دیمپلشیت
دیمپلشیت با ایجاد فضای خالی دائمی در پشت دیوار، مسیر مطمئنی برای هدایت آب به سمت لوله زهکش ایجاد کرده و از تجمع فشار هیدرواستاتیک پشت سازه جلوگیری میکند.
1
حرکت آب در خاک
آب ناشی از بارندگی با رطوبت طبیعی خاک به سمت دیواره سازه حرکت میکند.
2
فیلتراسیون توسط ژئوتکستایل
ژئوتکستایل اجازه عبور آب را میدهد اما از ورود ذرات ریز خاک به فضای زهکشی جلوگیری میکند.
3
ورود آب به فضای دیمپلشیت
پس از عبور آب از ژئوتکستایل، آب وارد فضای خالیایجاد شده میان برجستگیهای دیمپلشیت میشود.
4
جریان آزاد در کانالها
ساختار برجسته دیمپل شیت کانال دائمی و پیوسته ای برای حرکت آب به سمت پایین ایجاد میکند.
5
انتقال آب به لوله زهکش
آب در پایین دیوار وارد بستر شن و لوله زهکش شده و از محدوده سازه خارج میشود.
6
کاهش فشار هیدرواستاتیک
با خروج پیوسته آب، فشار پشت دیوار کاهش یافته و خطر آسیبهای رطوبتی و سازهای کمتر میشود.
افزایش عمر سازه
کاهش فشار هیدرواستاتیک
جلوگیری از ورود خاک
عبور و هدایت آب
مقایسه عملکرد
تفاوت اجرای صحیح و اجرای اشتباه دیمپلشیت
اجرای صحیح سیستم زهکشی دیمپل شیت،مسیر عبور آب را حفظ کرده و از تجمع فشار هیدرواستاتیک، نم زدگی و آسیب به سازه جلوگیری میکند.

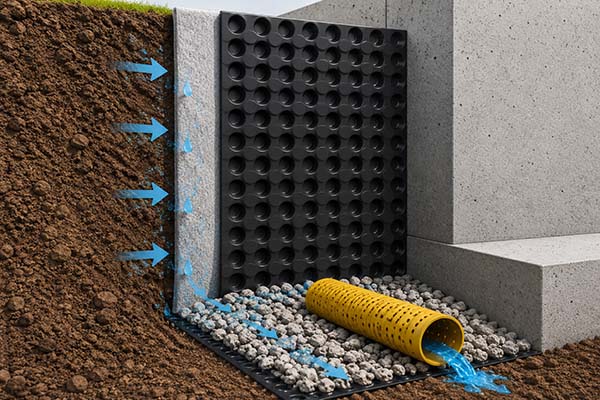

اجرای صحیح
زهکشی سریع و دائمی
آب از طریق فضای دیمپل شیت به پایین هدایت شده و وارد لوله زهکش می شود.
محافظت کامل از عایق
لایه های سیستم از عایق رطوبتی در برابر فشار و آسیب های اجرایی محافظت می کنند.
سازه خشک و پایدار
کاهش فشار آب از نم زدگی، شوره، خوردگی و آسیب های تدریجی جلوگیری میکند.
کاهش هزینه های آینده
اجرای اصولی، نساز به تعمیرات سنگین و مداخلات بعدی را کاهش می دهد.

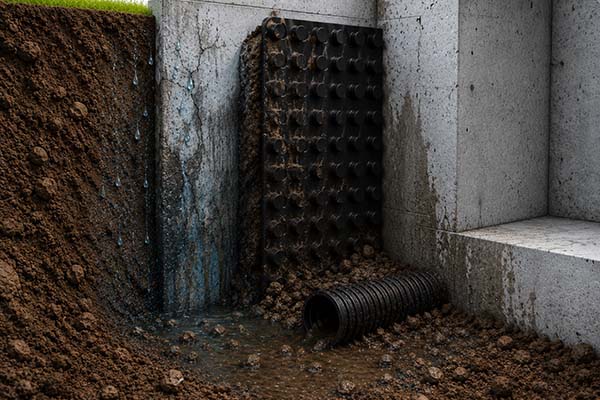

اجرای اشتباه
تجمع آب پشت دیوار
بسته شدن مسیر زهکشی موجب افزایش فشار آب و نفوذ رطوبت به سازه میشود.
آسیب به عایق رطوبتی
اجرای نادرست یا حذف لایه های محافظ، احتمال پارگی و خرابی عایق را افزایش میدهد.
نم زدگی و خوردگی
حبس رطوبت میتواند باعث شوره، ترک سطحی و خوردگی اجزای سازه شود.
هزینه های تعمیر در آینده
رفع نقص سیستم پس از بتن ریزی یا بهره برداری، دشوار و پر هزینه خواهد بود.
مشاوره تخصصی پروژه
برای انتخاب بهترین سیستم زهکشی پروژه،
با کارشناسان ما مشورت کنید
شرایط هر پروژه متفاوت است. برای بررسی نوع سازه، وضعیت خاک، میزان آب ورودی و انتخاب دیمپلشیت، ژئوتکستایل و جزئیات اجرایی مناسب، با تیم فنی ما در ارتباط باشید.
اشتباهات رایج در اجرای دیمپلشیت
اجرای نادرست سیستم زهکشی می تواند باعث کاهش عملکرد، تجمع آب و افزایش هزینه های تعمیر و نگهداری شود. در ادامه، مهمترین خطاهایی را بررسی میکنیم که باید هنگام اجرای دیمپل شیت از آنها جلوگیری شود.

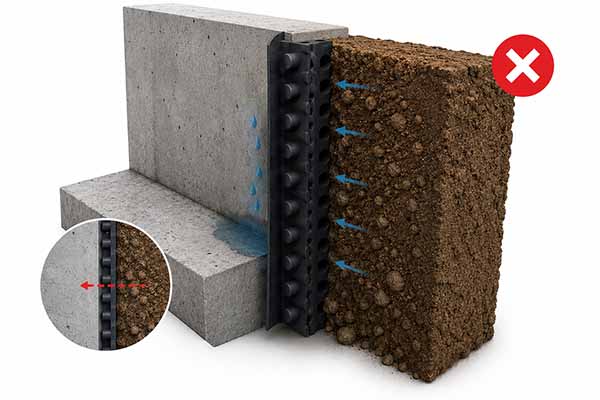

نصب برعکس دیمپلشیت
برجستگیهای دیمپل شیت باید مطابق جزئیات اجرایی و طراحی پروژه نصب شوند. اجرای نادرست میتواند مسیر زهکشی را مختل کرده و باعث تجمع رطوبت در پشت سازه شود.
حذف یا انتخاب نادرست ژئوتکستایل
در بسیاری از پروژهها، حذف ژئوتکستایل یا انتخاب گرماژ نامناسب باعث ورود ذرات خاک به سیستم زهکشی و کاهش عملکرد آن در طول زمان میشود.
همپوشانی نامناسب رولها
عدم رعایت میزان همپوشانی بین رولها میتواند مسیر عبور آب را مختل کرده و موجب نفوذ خاک یا باز شدن درزها در طول بهرهبرداری شود.
اجرای نادرست لوله زهکش
استفاده از لوله نامناسب یا اجرای غیراصولی آن، تخلیه آب را با مشکل مواجه کرده و موجب تجمع آب در پشت دیوار خواهد شد.
استفاده از اتصالات و واشر نامناسب
استفاده از واشر یا میخ نامناسب میتواند باعث جدا شدن دیمپلشیت از دیوار و کاهش دوام سیستم در طول زمان شود.
آسیب دیدن دیمپلشیت هنگام خاکریزی
برخورد اجسام تیز یا اجرای غیراصولی عملیات خاکریزی ممکن است موجب پارگی یا لهشدگی دیمپلشیت و کاهش عملکرد زهکشی شود.
