دیمپل شیت 8 ، 12 و 30 میلیمتری
دیمپل شیت؛ انواع، قیمت و مشخصات فنی
دیمپل شیت یک ورق زهکشی و محافظتی برای هدایت آب، کاهش فشار هیدرواستاتیک و محافظت از لایههای آببندی در دیوارهای حائل، فونداسیون، زیرزمین و سازههای مدفون است. انواع دیمپل شیت 8، 12 و 30 میلیمتری در گرماژها و ساختارهای مختلف عرضه میشود و برای انتخاب مدل مناسب، استعلام قیمت و اجرای تخصصی میتوانید از مشاوره فنی استفاده کنید.
مدلهای موجود دیمپلشیت
مدل مناسب دیمپلشیت را بر اساس ضخامت 8 یا 12 میلیمتری، گرماژ و تعداد لایه انتخاب کنید.
جدول مشخصات فنی دیمپلشیت
مقایسه مشخصات مدلهای مختلف دیمپل شیت بر اساس ارتفاع دیمپل، گرماژ، تعداد لایه، مقاومت فشاری، ظرفیت زهکشی و ابعاد رول
| ارتفاع دیمپل | گرماژ | رنگ | تعداد لایه | مقاومت فشاری | ظرفیت زهکشی | ابعاد رول |
|---|---|---|---|---|---|---|
| 8 میلیمتر | 500 گرم بر مترمربع | مشکی / قهوهای | 2 لایه | 12 تن بر مترمربع | ≈ 2.1 L/(m·s) |
3 × 20 متر
60 مترمربع |
| 8 میلیمتر | 600 گرم بر مترمربع | مشکی / بنفش | 2 لایه | 16 تن بر مترمربع | ≈ 2.1 L/(m·s) |
3 × 20 متر
60 مترمربع |
| 8 میلیمتر | 800 گرم بر مترمربع | مشکی / آبی | 2 لایه | استعلام | ≈ 2.1 L/(m·s) |
3 × 20 متر
60 مترمربع |
| 12 میلیمتر | 800 گرم بر مترمربع | مشکی / سبز | 2 لایه | 19 تن بر مترمربع | ≈ 4.2 L/(m·s) |
3 × 20 متر
60 مترمربع |

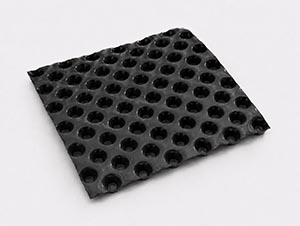

| 8 میلیمتر | 600 گرم بر مترمربع | مشکی | 3 لایه | 22 تن بر مترمربع | ≈ 2.1 L/(m·s) |
3.05 × 20 متر
61 مترمربع |

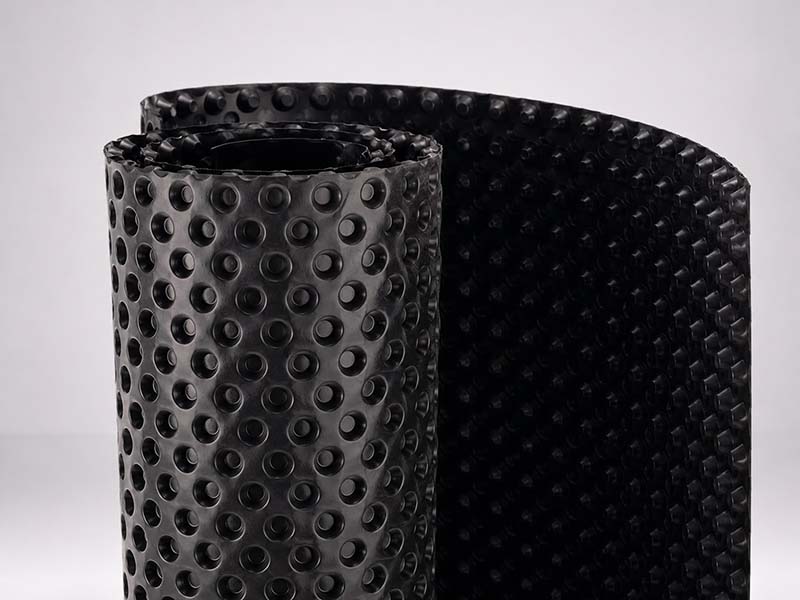

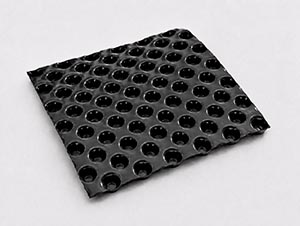

| 8 میلیمتر | 800 گرم بر مترمربع | مشکی | 3 لایه | 43 تن بر مترمربع | ≈ 2.1 L/(m·s) |
3.05 × 20 متر
61 مترمربع |
| 8 میلیمتر | 1700 گرم بر مترمربع | مشکی | 3 لایه | استعلام | ≈ 2.1 L/(m·s) |
3.05 × 12 متر
36.6 مترمربع |
| 8 میلیمتر |
600 گرم بر مترمربع
+ ژئوتکستایل |
مشکی + ژئوتکستایل |
2 لایه
+ ژئوتکستایل |
16 تن بر مترمربع* | ≈ 2.1 L/(m·s) |
3 × 20 متر
60 مترمربع |
| 30 میلیمتر | ≈ 1700 گرم بر مترمربع | مشکی / سبز | 3 لایه | > 30 تن بر مترمربع | ≈ 16.7 L/(m·s) |
3.1 × 10 متر
31 مترمربع |
مشخصات برخی مدلها ممکن است با توجه به سری تولید تغییر کند؛ برای دریافت دیتاشیت و مشخصات نهایی محصول استعلام بگیرید.
راهنمای انتخاب دیمپلشیت
برای انتخاب دیمپل شیت، ابتدا ضخامت، سپس گرماژ و در نهایت ساختار مورد نیاز پروژه را مشخص کنید.
ضخامت
ضخامت مورد نیاز پروژه را انتخاب کنید.
8 میلیمتری
مناسب اکثر پروژههای زهکشی دیوار حائل و فونداسیون
12 میلیمتری
مناسب پروژههای با حجم آب بیشتر، ظرفیت زهکشی بالاتر و مناطق پربارش
30 میلیمتری
مناسب بام سبز، محوطه سازی و پروژههای نیازمند ظرفیت زهکشی و هدایت آب بیشتر
گرماژ
گرماژ متناسب با شرایط پروژه را انتخاب کنید.
500 گرمی
اقتصادی
600 گرمی
پرفروش
800 گرمی
مقاومت و دوام بالاتر
پروژههای سنگین و شرایط ویژه
ساختار
ساختار مناسب پروژه خود را انتخاب کنید.
دولایه
مناسب پروژههای عمومی
سه لایه
مقاومت و دوام بیشتر
لمینت با ژئوتکستایل
جلوگیری از ورود ذرات خاک و افزایش عملکرد سیستم زهکشی
نیاز به مشاوره فنی دارید؟
در صورت نیاز به انتخاب ضخامت، گرماژ یا ساختار مناسب، کارشناسان ما آماده ارائه مشاوره فنی متناسب با پروژه شما هستند.
دیمپل شیت چیست؟
دیمپل شیت (Dimple Sheet) یک ورق زهکشی و محافظ لایه آببندی از جنس پلیاتیلن سنگین (HDPE) است که برای کنترل آبهای زیرسطحی، کاهش فشار هیدرواستاتیک و محافظت از لایههای آببندی در سازههای مدفون استفاده میشود.
این محصول بهدلیل برجستگیهای منظم سطح ورق، در بازار گاهی با نام «دیمپل شیت شانه تخممرغی» یا «ورق شانه تخممرغی زهکشی» نیز شناخته میشود.
امروزه دیمپل شیت در پروژههای دیوار حائل، فونداسیون، زیرزمین، گودبرداری، تونل و بام سبز به عنوان یکی از مؤثرترین سیستمهای زهکشی شناخته میشود. برجستگیهای این محصول مسیر عبور آب را ایجاد کرده و از تجمع رطوبت در پشت دیوارها و اطراف سازه جلوگیری میکنند.
دیمپل شیت علاوه بر افزایش عمر مفید سازه، از آسیب دیدن لایههای آببندی نیز محافظت میکند و در بسیاری از پروژهها همراه با ژئوتکستایل مورد استفاده قرار میگیرد.
قیمت دیمپل شیت به چه عواملی بستگی دارد؟
قیمت دیمپل شیت بر اساس ضخامت، گرماژ، تعداد لایهها، وجود ژئوتکستایل، متراژ سفارش و شرایط پروژه تعیین میشود. برای اعلام قیمت دقیق، مشخصات فنی و مقدار مورد نیاز پروژه باید بررسی شود.
مزایای دیمپل شیت
زهکشی و هدایت آب
هدایت آبهای نفوذی به سمت مسیر تخلیه و جلوگیری از تجمع رطوبت در اطراف سازه.
کاهش فشار هیدرواستاتیک
کاهش فشار آبهای زیرسطحی بر دیوارهای حائل، فونداسیون، تونل و سازههای مدفون.
محافظت از عایق رطوبتی
جلوگیری از آسیب مکانیکی به لایه آببندی و افزایش دوام سیستم عایق.
ایجاد فاصله هوایی
ایجاد فضای خالی بین خاک و سازه برای گردش آب و کاهش تماس مستقیم رطوبت با سازه.
نصب سریع و اقتصادی
وزن کم، اجرای آسان و کاهش هزینههای نگهداری و تعمیرات در طول عمر پروژه.
افزایش عمر سازه
کاهش اثرات مخرب رطوبت و افزایش طول عمر سازههای مدفون.
کاربردهای دیمپل شیت
دیمپل شیت در پروژههای ساختمانی، عمرانی و زیرساختی برای زهکشی، آببندی و کاهش فشار هیدرواستاتیک مورد استفاده قرار میگیرد.

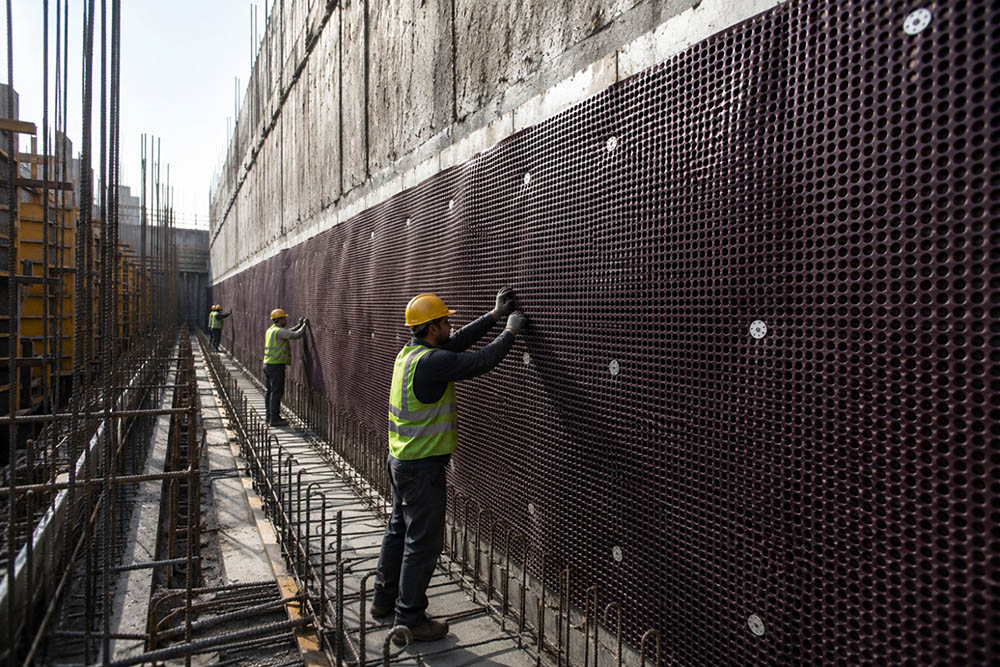

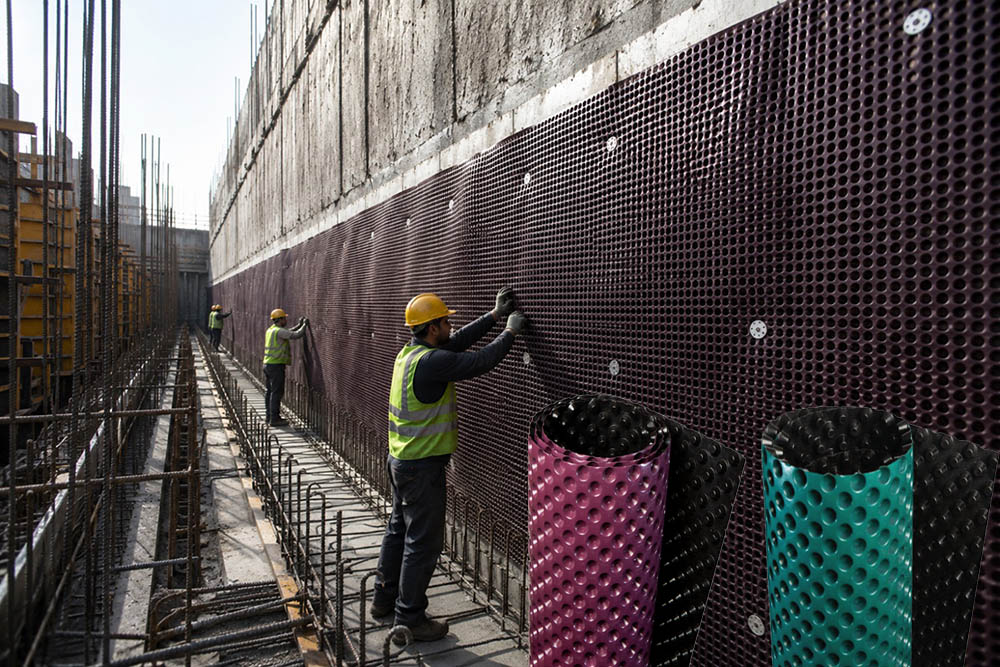

دیوارهای حائل
هدایت آب و کاهش فشار هیدرواستاتیک پشت دیوارهای حائل

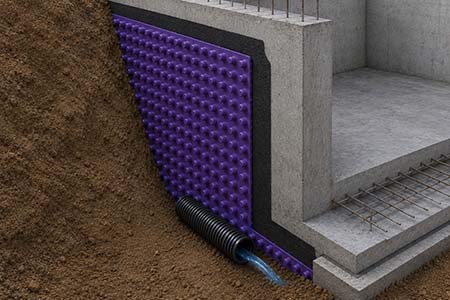

فونداسیون و زیرزمین
جلوگیری از تجمع رطوبت در اطراف فونداسیون و افزایش دوام سیستم آببندی سازه
گودبرداری
ایجاد مسیر زهکشی در دیوارههای گود و کاهش فشار آب در پروژههای گودبرداری و سازههای نگهبان

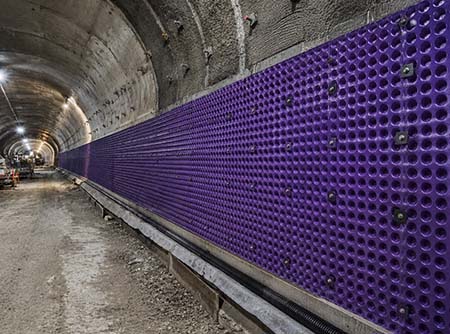

تونلها و سازههای مدفون
تخلیه آبهای نفوذی و محافظت از لایههای آببندی در تونلها و سازههای زیرزمینی

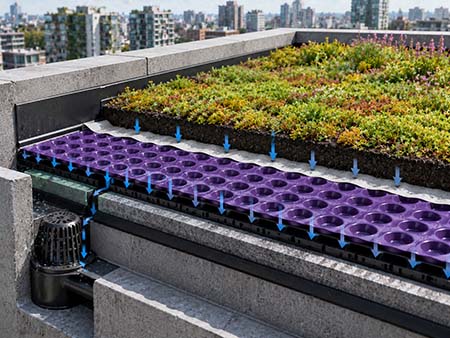

بام سبز
ایجاد لایه زهکشی موثر برای جلوگیری از ماندگاری آب در سیستمهای گرین روف

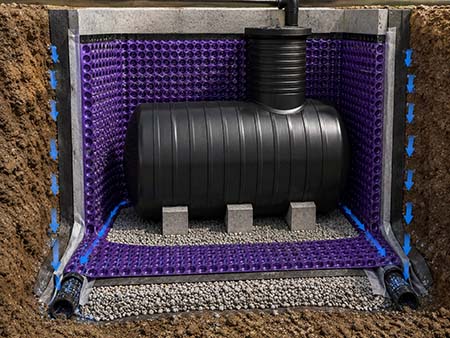

مخازن و تاسیسات مدفون
محافظت از لایه آببندی و کمک به هدایت آبهای اطراف مخازن و تاسیسات زیرزمینی

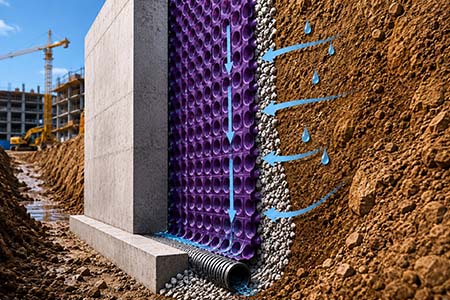

نحوه عملکرد دیمپلشیت
دیمپل شیت با ایجاد یک لایه زهکشی بین خاک و سازه، آبهای نفوذی را جمعآوری کرده و به سمت مسیر تخلیه هدایت میکند
1
نفوذ آب
آب حاصل از بارندگی یا رطوبت خاک و آبهای زیرسطحی به اطراف سازه نفوذ میکند و در تماس با دیوارهای حائل، فونداسیون و سازههای مدفون قرار میگیرد.
2
رسیدن به دیمپلشیت
آب نفوذی به سطح دیمپلشیت رسیده و وارد فضای ایجاد شده بین برجستگیهای آن میشود. این فضا مسیر اولیه زهکشی آب را فراهم میکند.
3
حرکت در مسیر زهکشی
برجستگیهای دیمپلشیت یک کانال زهکشی پیوسته ایجاد میکنند تا آب جمعآوریشده در امتداد سازه به سمت مسیر تخلیه هدایت شود و از افزایش فشار هیدرواستاتیک جلوگیری شود.
4
تخلیه آب
آب جمعآوری شده از طریق لایه زهکشی به سمت لوله زهکش یا سیستم تخلیه هدایت شده و از اطراف سازه خارج میشود.
سوالات متداول دیمپلشیت
پاسخ به پرسشهای رایج درباره انتخاب، خرید، قیمت، نصب و کاربرد دیمپلشیت در پروژههای عمرانی و ساختمانی
دیمپل شیت چیست و چه کاربردی دارد؟
دیمپلشیت یک ورق برجسته پلیاتیلنی است که برای ایجاد لایهزهکشی، هدایت آب، کاهش فشار هیدرواستاتیک و در موارد جوش پذیر، عایق کردن در اطراف سازههای مدفون استفاده میشود.
تفاوت دیمپلشیت 8 میلیمتری و 12 میلیمتری چیست؟
انتخاب بین دیمپل شیت 8 میلیمتری و 12 میلیمتری به شرایط پروژه، میزان رطوبت، فشار آب و نوع سازه بستگی دارد. دیمپل شیت 8 میلی متری برای بسیاری از پروژههای معمول ساختمانی مناسب است. اما در پروژههای سنگینتر، مناطق پر بارش یا شرایطی که ظرفیت زهکشی بیشتری نیاز است، دیمپل شیت 12 میلیمتری انتخاب بهتری محسوب میشود.
دیمپل شیت جایگزین عایق رطوبتی است؟
پاسخ این سوال به نوع دیمپلشیت بستگی دارد. دیمپل شیتهای معمولی عمدتا به عنوان لایه زهکشی و محافظ عایق استفاده میشوند، اما برخی مدلهای پیشرفته مانند دیمپلشیتهای سهلایه جوشپذیر با گرماژهای بالا، در صورت اجرای صحیح درزها و اتصالات، میتوانند علاوه بر زهکشی، نقش آببندی را نیز ایفا کنند.
انتخاب بین دیمپلشیت معمولی یا دیمپل شیت جوشپذیر باید بر اساس شرایط پروژه، فشار آب، سطح آب زیرزمینی و الزامات فنی انجام شود.
قیمت دیمپلشیت به چه عواملی بستگی دارد؟
قیمت دیمپل شیت بر اساس ضخامت، گرماژ، تعداد لایه، نوع محصول، متراژ سفارش و شرایط تامین محاسبه میشود. برای اعلام قیمت دقیق، ابتدا باید مشخص شود پروژه به دیمپلشیت 8 میلیمتری یا 12 میلیمتری، گرماژ معمول یا خاص، و مدل دولایه یا سه لایه نیاز دارد.
کاربرد دیمپل شیت چیست؟
دیمپلشیت در پروژههای دیوار حائل، گودبرداری، فونداسیون، زیرزمین، تونل، بام سبز، مخازن مدفون و سازههای زیرزمینی استفاده میشود. هدف اصلی استفاده از دیمپل شیت در این پروژهها، زهکشی آب، کاهش فشار هیدرو استاتیک و محافظت از لایههای آببندی است.
آیا دیمپل شیت با ژئوتکستایل اجرا میشود؟
بله. در برخی پروژهها دیمپل شیت همراه با ژئوتکستایل یا به صورت لمینت شده با ژئوتکستایل استفاده میشود، ژئوتکستایل نقش فیلتر را دارد و از ورود ذرات خاک به مسیر زهکشی جلوگیری میکند، همچنین در پروژههایی که سطح زیر کار دارای ناهمواری یا ریز دانه و درشت دانههای تیز و برنده است از آسیب رسیدن به دیمپل شیت جلوگیری میکند.
برای نصب دیمپل شیت چه متعلقات و تجهیزاتی نیاز است؟
برای نصب دیمپلشیت معمولا از متعلقات و تجهیزات اجرایی مانند واشر دیمپل، اتصالات مناسب، نوارهای همپوشانی، ژئوتکستایل و جزئیات اتصال به لوله زهکش استفاده میشود. انتخاب متعلقات به نوع پروژه، سطح نصب، ضخامت دیمپل شیت و روش اجرای سیستم زهکشی بستگی دارد.
دیمپل شیت دولایه بهتر است یا سهلایه؟
دیمپلشیت دولایه برای اکثر پروژههای زهکشی و محافظت از عایق مناسب است، در مقابل، دیمپل شیت سهلایه و مدلهای جوشپذیر علاوه بر زهکشی، قابلیت آببندی بالاتری دارند و در پروژههای خاصتر استفاده میشوند، ضمن اینکه خواص فیزیکی مثل مقاومت فشاری و کششی بالاتری نسبت به نمونههای دولایه را نیز دارا میباشند.
انتخاب مدل مناسب باید بر اساس شرایط پروژه انجام شود.
راهنمای انتخاب و اجرای دیمپل شیت
برای انتخاب دقیقتر محصول و آشنایی با نکات اجرایی، راهنماهای تخصصی زیر را مطالعه کنید.
زهکشی دیواره گود ساختمانی با دیمپل شیت
نحوه عملکرد دیمپل شیت در سیستم زهکشی، مسیر تخلیه آب و نکات مهم اجرای صحیح در دیواره گود.
مطالعه راهنما ←دیمپل شیت 8 میلیمتری یا 12 میلیمتری؟
مقایسه ظرفیت زهکشی، مقاومت و شرایط انتخاب مدل 8 یا 12 میلیمتری برای پروژه.
مشاهده مقایسه ←دیمپل شیت دو لایه یا سه لایه؟
مقایسه ساختار، گرماژ و مقاومت فشاری مدلهای دو لایه و سه لایه و انتخاب متناسب با پروژه.

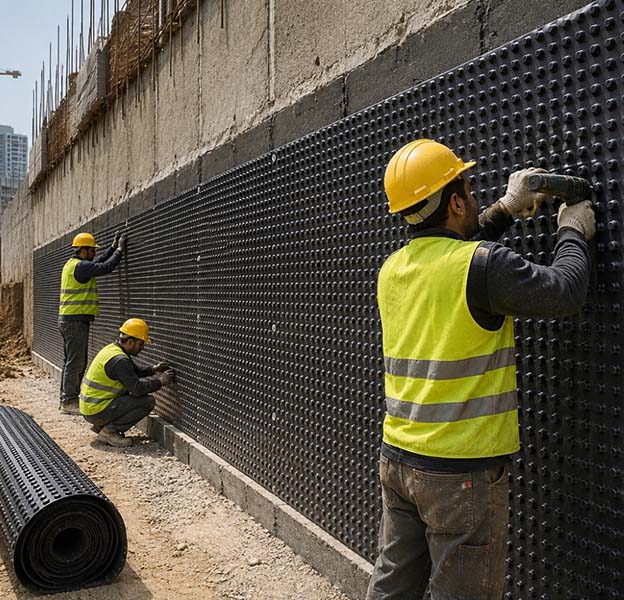

مشاهده مقایسه ←نصب و اجرای دیمپلشیت
عملکرد صحیح دیمپل شیت علاوه بر انتخاب محصول مناسب، به اجرای اصولی و رعایت جزئیات نصب نیز وابسته است. اجرای صحیح سیستم زهکشی باعث افزایش عمر سازه و بهبود عملکرد آببندی خواهد شد.
مشاوره انتخاب مدل مناسب
بررسی شرایط پروژه و انتخاب مناسبترین ضخامت، گرماژ و ساختار دیمپلشیت.
بازدید فنی پروژه
بررسی شرایط خاک، رطوبت، فشار آب و الزامات اجرایی پروژه.
تامین متعلقات نصب
واشر دیمپل، ژئوتکستایل، اتصالات و سایر تجهیزات مورد نیاز اجرای سیستم.
اجرای تخصصی
نصب اصولی دیمپلشیت مطابق جزئیات فنی و الزامات پروژه.
کنترل و تحویل پروژه
بازبینی نهایی، کنترل کیفیت اجرا و تحویل سیستم زهکشی.
برای انتخاب دیمپلشیت مناسب پروژه خود نیاز به مشاوره دارید؟
انتخاب ضخامت، گرماژ و ساختار مناسب دیمپل شیت تاثیر مستقیمی بر عملکرد سیستم زهکشی و آببندی پروژه دارد.
کارشناسان ما آمادهاند مناسبترین گزینه را بر اساس شرایط پروژه شما پیشنهاد دهند.
